KC-5防爆柴油開槽機
發布時間:2017-09-15 09:46:16來源:天明機械集團有限公司人氣:30698
產品簡介

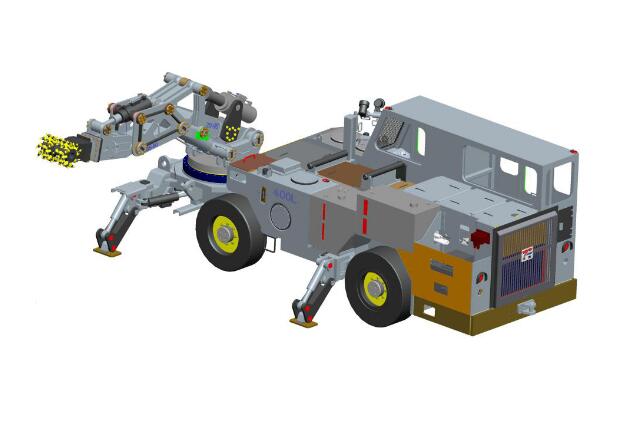

防爆柴油開槽機是一款煤礦井下采掘類設備,主要用于煤巷側壁、頂板和底板開槽,以及擴幫、巷道修復。整機采用防爆柴油機為動力,無軌膠輪形式,四輪驅動,四輪轉向,行走為液壓傳動方式,多盤濕式制動,工作裝置為可回轉三自由度擺動臂結構,液壓驅動截割部,水霧降塵。

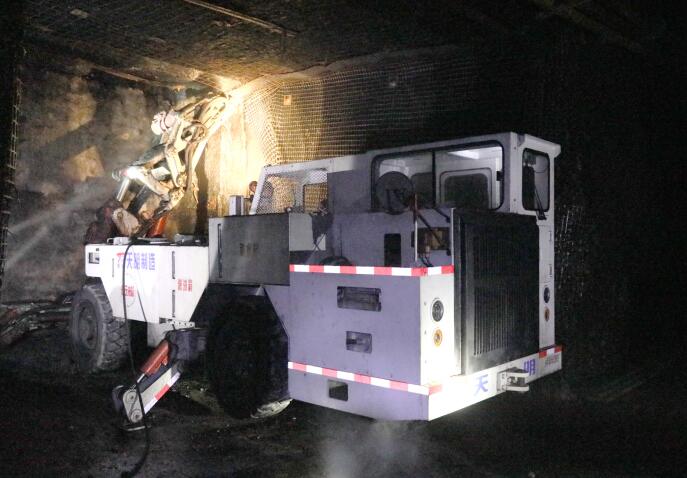

該設備工作時必須使用支腿將整機支撐,輪胎懸空,脫離地面,回轉臺360度回轉,工作臂通過三個油缸進行擺動控制,實現截割部工作運動的軌跡??筛鼡Q截割部。
技術優勢
1、采用輪式結構,行走速度快,方便靈活。
2、工作裝置液壓采用負載敏感系統,節能,發熱量少。
3、行走采用閉式液壓系統控制,傳動效率高,調速范圍廣,可實現行車制動功能。
4、駕駛室采用人機工程學原理設計,駕駛舒適,操作靈活,可避免誤操作。
5、轉向方式有三種模式相互轉換,分別是前輪轉向,四輪轉向和斜行功能,大大提高了整車的靈活性,解決了開槽作業中快速調整車位問題
產品參數
序號 |
項目 |
參數 |
備注 |
1 |
整機功率 kw |
105 |
|
2 |
整備質量 kg |
18000 |
|
3 |
外形尺寸 mm |
6720×2000×2300 |
|
4 |
最大速度 km/h |
18 |
|
5 |
爬坡能力 ° |
縱向 14;橫向 7 |
|
6 |
最小離地間隙 mm |
300 |
|
7 |
轉彎半徑 mm |
5900mm |
|
8 |
傳動方式 |
液壓傳動 |
|
9 |
驅動方式 |
4×4 |
|
10 |
尾氣處理方式 |
水處理 |
|
11 |
軸距 mm |
2700 |
|
12 |
制動方式 |
液壓濕式制動 |
|
13 |
啟動方式 |
氣啟動 |
|
14 |
保護方式 |
電保護 |
|
15 |
截割效率 |
5M³/h |
|
